Moldeo por inyección: costos, acabado superficial, defectos, inserto versus sobremolde y control de calidad

Mercado de plástico moldeado por inyección: escala, crecimiento y qué lo impulsa

el mercado de plástico moldeado por inyección es uno de los segmentos manufactureros más grandes de la economía global. Valorado en aproximadamente 385 mil millones de dólares en 2023 , se prevé que alcance entre 510.000 y 530.000 millones de dólares en 2030, con una tasa de crecimiento anual compuesta de alrededor del 4,5% al 5,0%. El moldeo por inyección representa aproximadamente el 32% de todo el procesamiento de plásticos a nivel mundial en volumen (más que cualquier otro método de conformado) y abarca prácticamente todas las categorías de productos, desde componentes automotrices y dispositivos médicos hasta electrónica de consumo, embalaje y hardware de construcción.

el geographic center of global injection molding production is East Asia, with China alone accounting for an estimated 35–40% of world output by volume. Chinese manufacturers range from high-volume commodity molders producing simple parts in large runs to sophisticated precision molders serving automotive, medical, and electronics OEMs with tight dimensional tolerances and full quality management systems. Europe — Germany, Italy, and the Czech Republic in particular — leads in toolmaking precision and process engineering for high-complexity applications. North American molding capacity is concentrated in automotive supply chains in the Midwest and medical device manufacturing clusters in the Northeast and upper Midwest.

el five end-use sectors driving the largest share of injection molding demand are packaging (approximately 26% of volume), automotive (20%), construction (16%), electronics (14%), and medical/healthcare (10%). Medical device molding is the fastest-growing segment by value, driven by aging demographics, increasing device complexity, and the shift to single-use disposable components — a shift that creates high-volume, recurring demand for molded parts in materials ranging from commodity polypropylene to engineering-grade PEEK and medical-grade silicone.

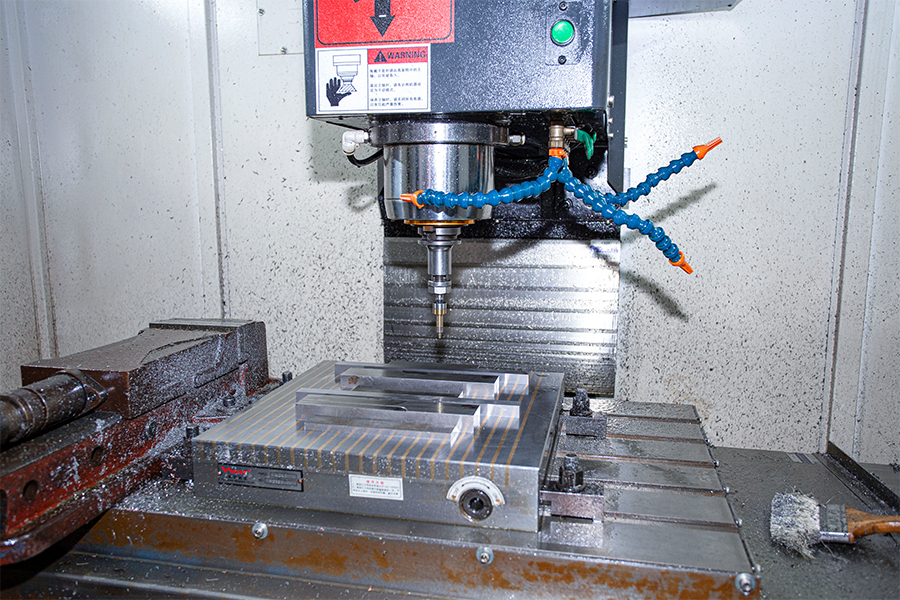

¿Cuánto cuesta un molde de inyección de plástico?

El costo de las herramientas es la inversión inicial más importante en un proyecto de moldeo por inyección y la cifra que más a menudo determina si un diseño es comercialmente viable en un volumen de producción determinado. ¿Cuánto cuesta un molde de inyección de plástico? Depende del tamaño de la pieza, la complejidad geométrica, el número de cavidades, la calidad del acero y si se fabrica en el país o en el extranjero.

Como marco de referencia de trabajo:

• Prototipo simple o herramienta puente (cavidad única, acero dulce o aluminio, vida útil limitada): entre 1500 y 5000 dólares (en alta mar); $5,000–$15,000 (nacional EE.UU./UE)
• Herramienta de producción sencilla (cavidad única, acero P20 o H13, vida útil de 500 000 disparos): entre 3000 y 8000 dólares (en alta mar de China); $12,000–$30,000 (nacional)
• Herramienta de producción de complejidad media (cavidad única, acciones laterales, elevadores múltiples, superficies texturizadas): entre 8 000 y 20 000 dólares (en alta mar); $25 000–$80 000 (nacional)
• Herramienta multicavidad de alta complejidad (4 a 16 cavidades, sistema de canal caliente, tolerancias estrictas): entre 20 000 y 100 000 dólares (en alta mar); $80 000–$500 000 (nacional)
• Herramienta grande para automóviles o electrodomésticos. (cavidad única, pieza muy grande, geometría compleja): entre 50 000 y 200 000 dólares (en alta mar); $150,000–$800,000 (nacional)

el largest single cost drivers in tooling are cavity count (each additional cavity adds machining time, material, and fitting labor), side actions and lifters (mechanical features that release undercuts add significant complexity), hot runner systems (heated manifold and gate systems that eliminate cold runners and sprue cost $5,000–$30,000 per drop depending on complexity), and surface finish requirements — texturing and polishing to optical or high-gloss standards can add $2,000–$10,000 to a tool that would otherwise be straightforward.

Un punto crítico que a menudo se pasa por alto en las discusiones sobre costos: el costo amortizado por pieza (el costo total de herramientas dividido por el volumen de producción) es mucho más relevante que el número absoluto de herramientas. Una herramienta de 50.000 dólares que produce 500.000 piezas añade 0,10 dólares por pieza al coste; producir 10.000 piezas añade $5,00/parte. En volúmenes bajos, el costo de las herramientas por pieza a menudo excede el costo del material y el moldeo combinados, razón por la cual las alternativas de tiradas cortas (herramientas blandas, herramientas impresas en 3D, prototipos mecanizados) son económicamente racionales por debajo de ciertos umbrales de volumen.

Acabado de superficies de moldeo por inyección: grados, estándares y lo que los afecta

Acabado de superficie de moldeo por inyección se especifica utilizando sistemas de clasificación estandarizados, más comúnmente los estándares de acabado SPI (Sociedad de la endustria del Plástico) en América del Norte y el estándar VDI 3400 en Europa y Asia. Los dos sistemas abordan el mismo rango de calidad de superficie pero utilizan escalas diferentes y no son directamente intercambiables sin una referencia de conversión.

el SPI system runs from A-1 (highest gloss, mirror finish) through to D-3 (coarse matte, heavy texture). The grades and their typical applications:

• SPI A-1, A-2, A-3 — Superficies pulidas con diamante y de alto brillo. Se utiliza para lentes ópticas, envases de cosméticos y cubiertas transparentes. Valores Ra de hasta 0,012–0,025 µm. Requiere acero endurecido (H13 o S136) y un importante tiempo de pulido posterior al mecanizado.
• SPI B-1, B-2, B-3 — Papel de lija semibrillante pulido. Carcasas para electrónica de consumo, paneles de electrodomésticos y componentes comerciales en general donde la apariencia importa pero no la claridad óptica. Ra ~0,05–0,40 µm.
• SPI C-1, C-2, C-3 — Acabado mate, piedra o tela de esmeril. Componentes industriales, piezas automotrices bajo el capó, componentes estructurales interiores. Ra ~0,40–1,60 µm.
• SPI D-1, D-2, D-3 — Textura con chorro de arena, mate opaco a grueso. Piezas que requieran textura antideslizante, equipos agrícolas, carcasas de servicios públicos. Ra ~0,80–3,20 µm.

Más allá del acabado de la superficie del acero, la superficie de la pieza que se puede lograr se ve afectada por la elección del material, la temperatura de fusión, la velocidad de inyección y la temperatura del molde. Los acabados de alto brillo requieren temperaturas de molde más altas (lo que mejora la replicación de la superficie de acero pulido), velocidades de llenado más lentas (que reducen la turbiedad inducida por cizallamiento) y materiales con baja viscosidad de fusión y buen flujo. Las mezclas de ABS y PC/ABS reproducen bien las superficies de alto brillo; Los grados rellenos de vidrio producen una superficie que ninguna cantidad de pulido del acero eliminará, porque las fibras de vidrio sobresalen ligeramente a medida que la resina se encoge a su alrededor durante el enfriamiento.

La textura, ya sea mediante grabado ácido (Mold-Tech y sistemas equivalentes) o electroerosión (mecanizado por descarga eléctrica), debe especificarse con un ángulo de inclinación adecuado para permitir la expulsión de la pieza sin marcas de arrastre. La regla estándar es 1° de calado adicional por cada 0,025 mm de profundidad de textura — una textura profunda de grano de cuero que requiere 3° o más de inclinación en superficies con textura pesada para evitar que la superficie se desgarre durante la expulsión.

Marcas de quemaduras en el moldeo por inyección: causas, diagnóstico y eliminación

Marcas de quemaduras en moldeo por inyección Aparecen como una decoloración marrón oscuro, negra o carbonizada en la superficie de la pieza, generalmente en el último punto para llenar la cavidad o en lugares donde el aire atrapado no puede escapar. Son uno de los defectos de moldeo por inyección más comunes y uno de los más instructivos, porque su ubicación revela información específica sobre el patrón de flujo y la condición de ventilación de la herramienta.

el Diesel Effect

el most common mechanism behind burn marks is the efecto diésel : a medida que el frente fundido avanza a través de la cavidad y comprime el aire que tiene delante, el aire se calienta adiabáticamente, el mismo mecanismo que el encendido por compresión de un motor diésel. Si el aire comprimido no puede escapar a través de las rejillas de ventilación antes de que el frente fundido lo alcance, la temperatura del aire aumenta a 300-400 °C o más, suficiente para degradar y carbonizar la mayoría de los termoplásticos de ingeniería. La marca de quemadura se forma en el lugar preciso donde quedó atrapada la bolsa de aire.

Causas fundamentales y soluciones

• Ventilación insuficiente: el most common cause. Parting line vents that are too narrow (standard vent land is 0.012–0.025 mm deep), blocked by flash or residue, or absent entirely at the last-to-fill location. Solution: add or deepen vents at the burn location; add ejector pin vents; add vacuum venting for critical applications.
• Velocidad de inyección excesiva: La alta velocidad de llenado comprime el aire más rápido de lo que puede escapar incluso a través de ventilaciones adecuadas. Solución: reducir la velocidad de inyección en el 20-30% final del llenado (un perfil de velocidad en lugar de una velocidad constante); Confirme que el tiempo de llenado esté dentro del rango apropiado para el espesor de pared de la pieza y la longitud del flujo.
• Ubicación de la puerta que causa trampa de aire: Si la compuerta se coloca de manera que dos frentes de flujo se encuentren y atrapen el aire en una bolsa ciega, ninguna cantidad de ventilación en la línea de separación ayudará. Solución: rediseñar la ubicación de la compuerta o agregar una compuerta secundaria para cambiar la posición de la línea de soldadura/trampa de aire a una superficie ventilable.
• Degradación del material en el cañón: Las marcas de quemaduras también pueden originarse en el cilindro (por material asentado en zonas muertas a temperatura excesiva o por contaminación de resina) y inyectarse en la pieza como rayas en lugar de marcas localizadas. Estos aparecen de manera diferente: rayas desde la compuerta en lugar de un punto discreto al final del flujo.

Moldeo por inyección a corto plazo: cuando el volumen bajo es la respuesta correcta

Moldeo por inyección de tiradas cortas (también llamado moldeo por inyección de bajo volumen o puente) se refiere a tiradas de producción que suelen oscilar entre unos pocos cientos y entre 10 000 y 25 000 piezas, utilizando herramientas diseñadas específicamente para minimizar el costo inicial en lugar de maximizar la velocidad del ciclo y la longevidad. Ocupa el espacio de producción entre la impresión 3D (económica por debajo de ~100 piezas para geometrías complejas) y el moldeo por inyección de producción completa (económica por encima de 25 000 a 50 000 piezas para la mayoría de las aplicaciones).

el enabling technologies for short-run injection molding are aluminum tooling, rapid machined tooling in soft steel (P20 pre-hardened), and resin or composite tooling for very short pilot runs. Aluminum mold tools can be machined 5–10x faster than hardened steel equivalents, reducing tool lead time from 8–14 weeks to 2–5 weeks and cutting tool cost by 40–70%. The trade-off is shot life: aluminum tooling typically supports 5,000–50,000 shots depending on the material molded (abrasive glass-filled grades reduce aluminum tool life significantly), compared to 500,000–2,000,000 shots for hardened steel production tooling.

El moldeo a corto plazo es la opción correcta para: validación de mercado antes de comprometerse con herramientas de producción completa; producción de puentes mientras se fabrican herramientas de producción de paso largo; piezas de repuesto para productos heredados donde la demanda total no justifica la inversión en herramientas duras; y cantidades de ensayos clínicos o regulatorios en el desarrollo de dispositivos médicos donde es probable que se realicen cambios de diseño antes de la aprobación final.

el key process discipline in short-run molding is diseño para herramientas de aluminio : evitar esquinas internas muy afiladas (la concentración de tensiones en el aluminio tiene más consecuencias que en el acero endurecido), minimizar las acciones laterales siempre que sea posible (cada acción es una superficie de desgaste) y diseñar ángulos de inclinación adecuados desde el principio en lugar de intentar adaptarlos. Las piezas diseñadas teniendo en mente las herramientas de tiradas cortas a menudo pueden pasar a herramientas de producción con cambios mínimos de diseño; Las piezas diseñadas asumiendo herramientas duras desde el principio a veces no pueden reproducirse económicamente en aluminio.

ensertar moldura versus sobremoldeado: diferencias, aplicaciones y cómo elegir

El moldeo por inserción y el sobremoldeo son procesos que combinan dos o más materiales en un solo componente moldeado, pero difieren fundamentalmente en lo que encapsula el material secundario y en cómo se secuencia el proceso. comprensión las diferencias entre el moldeado por inserción y el sobremoldeo es esencial para seleccionar el proceso correcto en un diseño de piezas de múltiples materiales.

¿Qué es la moldura por inserción?

In insertar moldura , se coloca un componente preformado (más comúnmente un inserto de metal, como una tuerca de latón roscada, un pasador de acero, un contacto eléctrico o un soporte de metal estampado) en la cavidad del molde antes de la inyección. Luego, el plástico fundido se inyecta alrededor y sobre el inserto, encapsulándolo a medida que el plástico se solidifica. El resultado es un componente único donde el inserto de metal está ubicado de manera permanente y precisa dentro de la pieza de plástico, con el plástico fluyendo hacia los cortes o a través de los orificios en el inserto para crear un enclavamiento mecánico que resiste cargas de extracción y torsión.

El moldeado por inserción se utiliza cuando una pieza de plástico necesita las propiedades mecánicas del metal en una interfaz específica: conexiones roscadas que deben soportar montajes y desmontajes repetidos, terminales eléctricos que requieren conductividad, superficies de soporte que requieren dureza que el plástico no puede proporcionar. El proceso elimina el ajuste a presión secundario o la inserción ultrasónica de inserciones metálicas, lo que reduce el costo de ensamblaje y mejora la consistencia de la resistencia a la extracción.

¿Qué es el sobremoldeo?

In sobremoldeo , se coloca un sustrato de plástico previamente moldeado (la parte del primer disparo) en un segundo molde y se inyecta un segundo material termoplástico (generalmente un TPE, TPU o elastómero más blando) sobre y alrededor de las superficies designadas del sustrato. Los dos plásticos se unen químicamente (mediante la compatibilidad del material y las condiciones de procesamiento) o mecánicamente (mediante una geometría entrelazada) en su interfaz.

El sobremoldeado se utiliza para agregar superficies de agarre suaves al tacto a carcasas rígidas (herramientas eléctricas, mangos de dispositivos médicos, productos electrónicos de consumo), para crear componentes estéticos de dos colores o dos materiales, para agregar características de sellado compatibles a piezas estructurales rígidas e integrar amortiguación o amortiguación de vibraciones en un sustrato duro. El agarre suave del mango de un cepillo de dientes, la carcasa de goma de un escáner de mano y el mango de durómetro doble de un instrumento quirúrgico son componentes sobremoldeados.

Diferencias clave: insertar molde frente a sobremolde

el choice between the two processes is driven by what problem the secondary material is solving. If the requirement is structural — threaded connection, electrical interface, bearing surface — insert molding is the answer. If the requirement is ergonomic or tactile — soft grip, sealing lip, color break — overmolding is correct. In some components, both processes are used simultaneously: a medical device handle may overmold a soft grip onto a rigid substrate that itself contains brass insert threads for assembly — a three-material, two-process single component.

Control de calidad en la fabricación de plástico: sistemas, métodos y puntos de control críticos

Control de calidad en la fabricación de plástico. opera en tres niveles: verificación de material entrante, monitoreo en proceso e inspección de piezas salientes. Cada nivel aborda diferentes modos de falla y juntos forman el sistema de gestión de calidad que determina si un producto moldeado cumple consistentemente con las especificaciones.

Control de material entrante

Las propiedades de la resina (índice de flujo de fusión (MFI), contenido de humedad, color y trazabilidad del lote) deben verificarse con las especificaciones del material antes de comenzar la producción. Una variación del MFI de ±10–15% con respecto a la especificación nominal puede causar variaciones significativas de llenado, hundimiento y dimensiones en la pieza moldeada. El contenido de humedad es fundamental para los materiales higroscópicos: el nailon, el PC, el PET y el ABS absorben la humedad atmosférica y deben secarse por debajo de los niveles de humedad especificados (normalmente entre 0,02 % y 0,15 % según el material) antes del moldeo. El procesamiento de resina higroscópica sin secar produce marcas de separación, burbujas y peso molecular reducido, defectos que no se pueden corregir en la prensa.

Monitoreo en proceso

Las máquinas de moldeo por inyección modernas capturan datos del proceso (presión de la cavidad, temperatura de fusión, perfil de velocidad de inyección, tiempo de enfriamiento, fuerza de sujeción) ciclo por ciclo. El control estadístico del proceso (SPC) aplicado a los parámetros clave del proceso identifica la desviación antes de que cause defectos en la producción y no después. Los sensores de presión de la cavidad (transductores piezoeléctricos montados en el molde) brindan retroalimentación directa sobre las condiciones de llenado y empaque dentro del molde, lo que se correlaciona de manera más confiable con la calidad de la pieza que la presión del cilindro por sí sola. Las piezas producidas en ciclos en los que la presión de la cavidad se desvía de la ventana de proceso establecida pueden ser rechazadas automáticamente por un separador de piezas antes de llegar al área de inspección.

Métodos de inspección salientes

• Inspección dimensional: CMM (máquina de medición por coordenadas) para dimensiones críticas; sistemas de visión para inspección 100% en línea de piezas de gran volumen; Medición manual para dimensiones simples de paso/no paso en volúmenes más bajos.
• Inspección visual: 100% visual para piezas cosméticas (superficies Clase A, componentes ópticos transparentes); Muestreo AQL para piezas industriales. Los sistemas de inspección por visión automatizados están reemplazando cada vez más la inspección visual manual en la producción de gran volumen.
• Pruebas funcionales: pruebas de ensamblaje a presión, pruebas de fugas (caída de presión o fuga de helio para componentes sellados), pruebas de fuerza de extracción para insertos, pruebas de continuidad eléctrica para componentes de conectores.
• Verificación de materiales: XRF (fluorescencia de rayos X) para detección de sustancias restringidas (cumplimiento de RoHS, REACH); Espectroscopía FTIR para confirmación de la identidad de la resina en aplicaciones críticas para la seguridad; Ensayos mecánicos (tracción, impacto) sobre muestras de primer artículo y de producción periódica.

Sistemas de Calidad y Certificaciones

el quality management framework behind these methods depends on the end market. ISO 9001 is the baseline quality management system for general industrial molding. IATF 16949 (formerly TS 16949) is required for automotive supply chain participation and adds control plan, FMEA, and MSA requirements beyond ISO 9001. ISO 13485 governs medical device manufacturing and adds design control, traceability, and sterile supply chain requirements. FDA 21 CFR Part 820 applies to medical devices sold in the US market. For medical and automotive molders, the quality system is not a differentiator — it is the entry requirement. Buyers in these sectors audit the quality system before approving a new molder, and annual surveillance audits maintain that approval throughout the supply relationship.
